Неліктен салтанатты сақтау науаларына қарай жылжып бара жатыр?

Электрондық компоненттер электростатикалық разрядқа (ESD) жиі кездесетін әлемде, сақтауға қарсы сақтау науалары сақтау, тасымалдау және құрастыру кезінде қауіпсіз құрылғыларға арналған сыни компоненттер ретінде пайда болады.

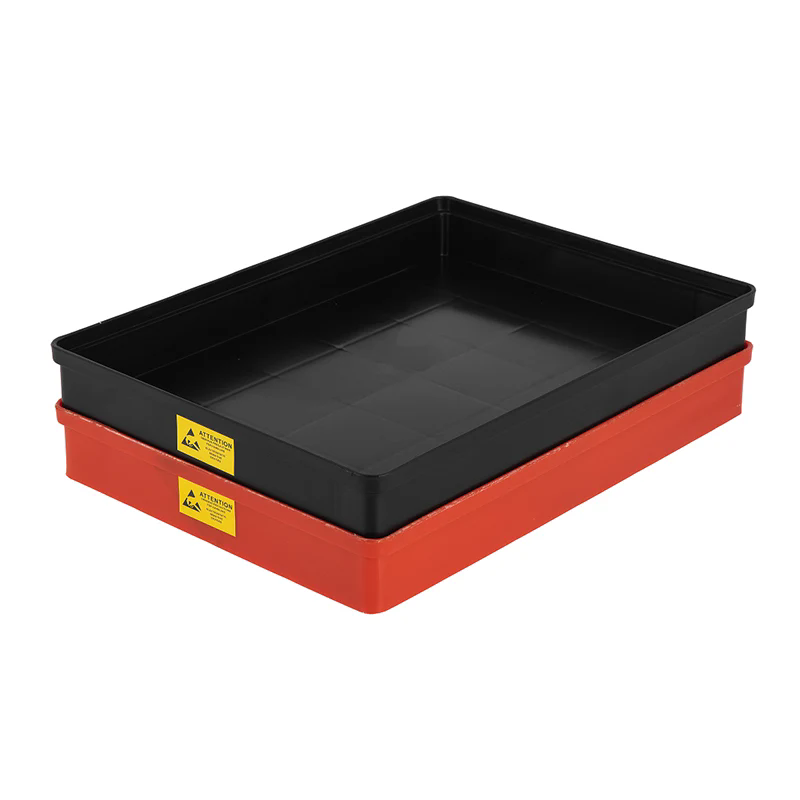

Статикалық сақтау науасы дегеніміз не?

ВСтатикалық сақтау науасыбұл электр тізбегі немесе кенеттен төгілмейтін басқарылатын электрлік қасиеттері бар материалдардан жасалған контейнер немесе науа. Бұл науалар электроника, жартылай өткізгіш, PCB құрастыру және дәлдік салаларында кеңінен қолданыладыДүкен, ұйымдастырыңыз, тасымалдаңыз және қорғауСезімтал компоненттер, мысалы, ICS, чиптер, сенсорлар және басқа электрондық бөлшектер.

Негізгі ерекшеліктері және типтік параметрлер

Төменде жоғары сапалы статикалық сақтау науасының типтік параметрлері мен дизайн ерекшеліктерін жинақтайтын қарапайым кесте:

Бұл параметрлер - бұл қойылым, қауіпсіздік және үйлесімділіктің негізі. Осы мақаланың орталық тақырыбы - бұл электр, механикалық және пайдаланудың дұрыс балансы бар науаларды таңдау немесе жобалау - бұл сіздің жоғары құнды электронды түгендеу мен өндірістік жұмыс процесін қорғауда нақты айырмашылықты білдіреді.

Осы мақаланың орталығы

Бұл мақала сізді негізгі сұрақтар бойынша қабылдайды: әр түрлі антистатикалық науаларды ерекшеленеді, олар неліктен заманауи электроника жұмыс ағындарында және оларды қалай таңдауға, іске асыруға және қалай дәлелдеуге болады. Соңында, кейбір жиі қойылатын сұрақтар шешіледі, ал Xinlida ерітіндісіне субсез қосылады, ал «бізбен байланысу», одан әрі келісім сұрайды.

Неліктен антистатикалық сақтау науалары қажет?

Неліктен электроникада бір бақылау статикалық тұрғыдан берілуі керек?

Электростатикалық разряд (ESD) микроэлектрондық құрылғыларды өте аз энергия деңгейінде де зақымдауы мүмкін. Компонент мүмкіндіктері ретінде өлшемдер кішірейту ретінде, статикалық әсер етті, сезімтал. Антистатикалық науаларды таңдаудың негізгі себептері:

• Нәзік электрониканы қорғау: жасырын ақаулар немесе чиптер, сенсорлар немесе модульдердің тез арада ақауларының алдын алады.

• Құны жалтарбаңыз: сынықтарды кетіреді, қайта өңдеу және кірістілік жоғалту.

• Нормативтік сәйкестік: Көптеген салалар (мысалы, Автомобиль, Аэроғаралар) Мандат ESD-SAFE ІЗДЕУ.

• Операциялық сабақтастық: Адамдарды өңдеу мүмкін емес автоматтандырылған желілерді жеңілдетуге көмектеседі.

• Тасымалдау және ұйымдастыру: инвентаризацияны басқаруды, таңбалауды және қауіпсіз жинақтауды жеңілдетеді.

Неліктен кейбір науалар басқаларға қарағанда жақсы?

Барлық антистатикалық науалар бірдей емес. Айырмашылықтар келесі аспектілерде пайда болады:

• Тұрақты бақылау - тым жоғары және ақы алынбайды; Тым төмен және қысқарылған тізбектер қаупі бар.

• Механикалық беріктік - науалар жүктеме астында соғұрлым немесе иілуден аулақ болулары керек.

• Өлшемді дәлдік - қатаң төзімділіктер роботты пішінді құралдармен үйлесімділікке мүмкіндік береді.

• Тазартатын бөлмеге жарамдылығы - бөлшектердің төмендігі және төмен қарқынды жағдайлары бақыланатын ортада өте маңызды.

• Термиялық және химиялық төзімділік - науалар пештерден, тазалауға немесе еріткіштерге әсер еткенде қажет.

• Эргономикалық және модульдік ерекшеліктері - өңдеу, жинау, таңбалау, тіректер мен тасымалдаушылармен алмастырудың қарапайымдылығы.

Неліктен тренд жеделдетіледі?

• Құрамдас бөліктердің миниатюризациясы және жоғары тығыздығы - ерекшеліктері кішірейту ретінде (мысалы, 7 нм, 5 нм, 5 нм чип), ESD төзімділіктің шеті.

• Сала 4.0 және Автоматтандыру - автоматтандырылған желілер науаларды қажет етеді, олар жоғары консистенциямен айналысуға болатын науаларды қажет етеді.

• Ғаламдық жеткізілім тізбегі бойынша талаптары - сезімтал бөліктер ұзақ қашықтықты транзиттейді; Сенімді қорғаныс императивіне айналады.

• Тұрақтылық және қайта пайдалану - Сапалы науалар қалдықтарды азайтады және көптеген циклдардан кейін қайта пайдалануға болады және бір рет пайдаланылатын тасымалдаушыларға қажеттіліктен бас тартуға болады.

Осылайша, дұрыс антистритикалық науа тек контейнер ғана емес; Бұл заманауи электронды өндіріс және логистика саласындағы стратегиялық актив.

Статикалық сақтау науалары қалай жасалған, таңдалған және пайдаланылған?

Бұл бөлім жобалық принциптерге, таңдау бойынша нұсқауларға, іске асырудың тәжірибесіне және анти-статикалық науаларға болашаққа қатысты болжамға түседі.

Антистатикалық науалар қалай өндіріліп, инженерлер?

• Материалдық таңдау және тұжырымдау
  Мақсатты кедергілерге қол жеткізу үшін бақыланатын процестер бойынша полимерлер өткізгіш қоспалармен (көміртекті қара, өткізгіш талшықтар және т.б.) қосылады. Қоспалар шамадан тыс өткізгіштік пен ввдің бұзылуын болдырмас үшін калибрленген.

• Инъекциялық қалыптау және дәлдік құралдары
  Жіңішке төзімділік, әсіресе қуыс тереңдігі, қабырғалардың түзілуі, қабырғаға арналған геометрия үшін қажет.

• Беттік өңдеу және жабын
  Кейде, анти-статикалық жабындар немесе беткі емдеуді нашарлау үшін, диспанцияны арзан қабатсыз жақсарту үшін қолданылады.

• Сапаны бақылау және өлшеу
  Беттің және көлемдік кедергілерді өлшеу керек. Механикалық төзімділік, ысыраптар және өлшемді тұрақтылық тексеріледі.

• Тасымалдау және таңбалау
  Науалар лазерленген немесе сериялық кодтармен, штрих-кодтармен немесе түгендеуді қолдау үшін QR кодтары бар болуы мүмкін.

Нақты бағдарламалар үшін тиісті науаны қалай таңдауға болады?

Дұрыс анти-статикалық науаны таңдау үшін келесі әрекеттерді ескеріңіз:

1. Компонентті геометрия мен өлшемді анықтаңыз
   Науа қуысының мөлшері, тереңдігі, тереңдігі, бөлшектер - үлкен қуыстар - габаритті қуыстар қозғалыс пен зақымға әкелуі мүмкін, асты сызылған бөліктер стресс бөлшектерін алады.

2. Қажетті электр қасиеттерін анықтаңыз
   Науаларды сіздің қоршаған ортаңызға сәйкес төзімділік диапазонындағы таңдаңыз - әдетте көптеген қолдануға арналған, әдетте 10⁴-10⁹ OHMS / SQ.

3. Механикалық жүктеме және жинақтауды бағалаңыз
   Күтілетін науаны есептеп, қабырғаға қалыңдығы, лентасы және орналасуын сәйкесінше жинаңыз.

4. Процесс орталарымен үйлесімділікті тексеріңіз
   Егер науалар шағылысу, тазалау немесе қатал жағдайлардан өтуі керек болса, термиялық және химиялық тұрақтылықты тексеріңіз.

5. Эргономикалық және ағын үйлесімділігін қамтамасыз етіңіз
   Тартпаларыңызға, жұмыс станцияларына, конвейерлеріне және автоматика жүйелеріне сәйкес келетін дизайнды таңдаңыз.

6. Ұзақ мерзімді сенімділікті бағалаңыз
   Уақыт өте келе цикл, қартаю сипаттамалары, қартаю сипаттамалары және кедергілер туралы сұраңыз.

Күнделікті антистатикалық науаларды қалай қолдану керек?

• Жерге қосу және байланыстыру
  Әрқашан өткізгіш жолдар арқылы әрдайым жер науаларын (мысалы,, өткізгіш рельстер немесе білек белдіктері) арқылы салыңыз.

• Дұрыс жинақтау және өңдеу
  Тек дизайн шектеріне дейін жинаңыз. Тығыздау мен зақымданудың алдын алу үшін оларды қолданыңыз.

• Тазалау және техникалық қызмет көрсету
  ESD-қауіпсіз тазартқыштар мен қылшықтарсыз майлықтарды қолданыңыз. Полимер немесе қосымша жүйелерді нашарлататын қатты еріткіштерден аулақ болыңыз.

• Тексерулер және кедергілерді тексеру
  Үнемі ESD жұмысын қамтамасыз ету үшін беттік кедергілерді үнемі тексеріп отырыңыз.

• Белгілеу және бақылау
  Науа тарихын, бөлшектердің мазмұнын және технологиялық ағындарды бақылау үшін стандартты таңбалау жүйелерін пайдаланыңыз.

• Өмірлік циклді басқару және ауыстыру
  Беттік кедергілік ерекшеліктерден немесе механикалық деформациядан шығарылған кезде, науаны шығарып, орнына салыңыз.

Болашақта статикалық сақтау науалары қалай дамиды?

• Ақылды науалар
  Науалар RFID, сенсорлармен (температура, ылғалдылық) немесе жағдайды бақылау үшін ендірілген электроникамен біріктірілген науалар.

• Жетілдірілген материалдар
  Өткізгіштіліктің, қаттылықтың және тазалық тепе-теңдігіне қол жеткізу үшін жаңа полимерлі композиттер немесе графенге негізделген қоспалар.

• Модульдік және конфигурацияланатын дизайн
  Өндіріс қажеттіліктері өзгерген кезде қуыстардың орналасуын немесе байланыс модульдерін қайта конфигурациялауға болатын науалар.

• Тұрақтылық-бағытталған материалдар
  Қоршаған ортаға әсерді азайту үшін қайта өңделетін немесе биологиялық ыдырайтын ESD қауіпсіз полимерлер.

• Автоматтандырылған жүйелермен интеграцияланған интеграция
  Оңтайландырылған геометрия және роботты өңдеу, көру жүйелері және AGV үйлесімділігі үшін жасалған мүмкіндіктер.

Бұл эволюциялар дискіні зияткерлік, икемді және тұрақты ESD-қауіпсіз сақтауға бағыттайды.

Жалпы сұрақтар және соңғы ойлар

Жиі қойылатын сұрақтар (жиі қойылатын сұрақтар)

1-сұрақ: «антистатикалық,» «антистатикалық,» «статикалық диссипативті» және «өткізгіш» науалар арасындағы айырмашылық неде?
A1: «Анти-статикалық» көбінесе еркін қолданылады. Өткізгіш науалардың өте төмен төзімділігі өте төмен (мысалы, <10⁵ ω / SQ) және жылдам зарядтың ағынына, сонымен қатар қысқа тұйықталуға мүмкіндік береді. Статикалық диссипативті науалар дене төзімділік диапазонында (10⁵-10½ / с »түседі, бұл кенеттен ағызуды қамтамасыз етеді. Дұрыс науа ақысыз және болжанған зарядтарды бейтараптандыру үшін диссипативті диапазонда болуы керек.

2-сұрақ: күнделікті операцияларда антистатикалық науалар үшін беткіге төзімділік қаншалықты жиі сыналуы керек?
A2: Бұл пайдалану қарқындылығына байланысты, бірақ жақсы нұсқаулық апта сайын жоғары көлемді өндірісте немесе ай сайын төменгі дыбыс деңгейінде болады. Егер науалар қайта пайдаланылса, қатаң ортаға ұшыраса немесе тозу белгілерін көрсетсе, жиі тексерілетін тексерулер қажет болуы мүмкін. Қартаю үрдістерін анықтау үшін уақыт өте келе жауаптарды сақтаңыз.

Жоғары сапалы статикалық сақтау науалары - бұл пассивті ұстаушылардан гөрі, олар заманауи электроника процесінде маңызды активтер болып табылады, бұл заманауи электроника жұмыс процесінде, бақылау, бақылау, бақылау, бақылау және сенімділікті қамтамасыз ету. Мұндай науаларды таңдаған кезде немесе жобалағанда, материалдық тұжырымға, электрмен жабдықтауға, механикалық дизайнға және ұзақ мерзімді тұрақтылыққа назар аудару өте маңызды. Алға қарай-зауыттар үшін ақылды интеграция, тұрақты интеграция, тұрақты материалдар және бейімделу архитектуралары сияқты тенденциялар келесі буын науасының шешімдерін қалыптастырады.

XinlidaАвтоматтандырылған жүйелерге сәйкес келетін қатаң кедергіні бақылаумен, тұрақты кедергілермен, тұрақты механикалық құрылыммен және модульдік дизайнмен жасалған статикалық сақтау науаларының кешенді желісін ұсынады. Теңшеу немесе стандартты модельдер қажет пе, жоқ па, Синлида ерітіндіге бейім. Техникалық сипаттамалар, үлгілер немесе интеграция туралы сұраулар үшін,бізбен хабарласыңыБіздің сарапшылар сіздің ESD қауіпсіз сақтау қажеттіліктерін жеделдету үшін жедел жауап береді.
